WomoNET.core Hardware

Der WomoNET.core bietet die perfekte Lösung, um Ihr Wohnmobil smart zu machen.

512MB DDR3 RAM (NT5CC256M16ER-EK)
8GB eMMC-Speicher (Samsung KLM8G1GETF-B041)
LSM6DS3 3D-Beschleunigungssensor und 3D-Gyroskop
24AA02UID Typenschild
SD-Karte zum Erweitern des Speicherplatzes
3x USB-C 2.0-Anschlüsse (über USB2514B Hub, z.B. für VE.Bus MK3-Adapter)
8x 1-Wire-Eingänge (über i2c: DS2482S-800)
8-Kanal-ADC, aufgeteilt in 4x Tanküberwachung, 4x Analogeingänge (über i2c: MAX11615)
16-Kanal-Digitaleingänge, aufgeteilt in 2x Tanküberwachung (4-Finger-Sonden) und 8 universelle Digitaleingänge (über i2c: PCA9555APW)
Erweiterungsport mit SPI, I2C und 4 benutzerdefinierbaren Port-Pins
Mini PCI-E-Steckplatz für LTE/5G-Modem

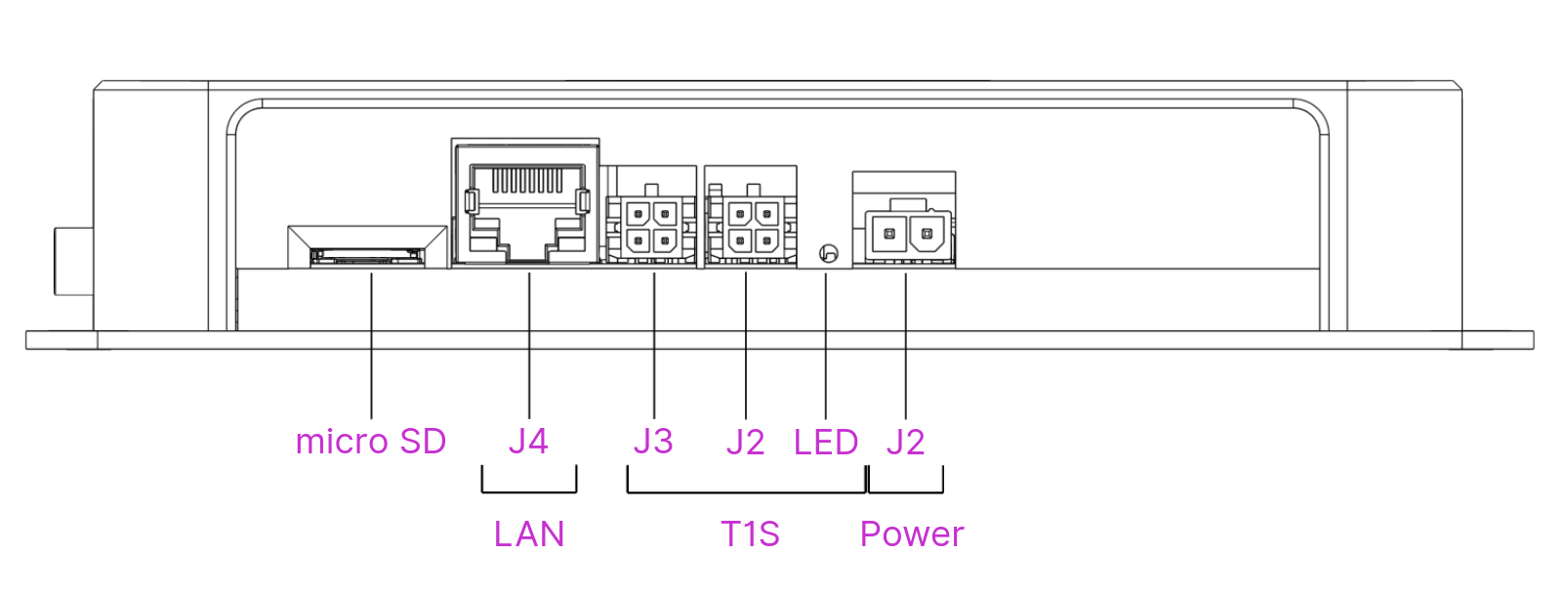

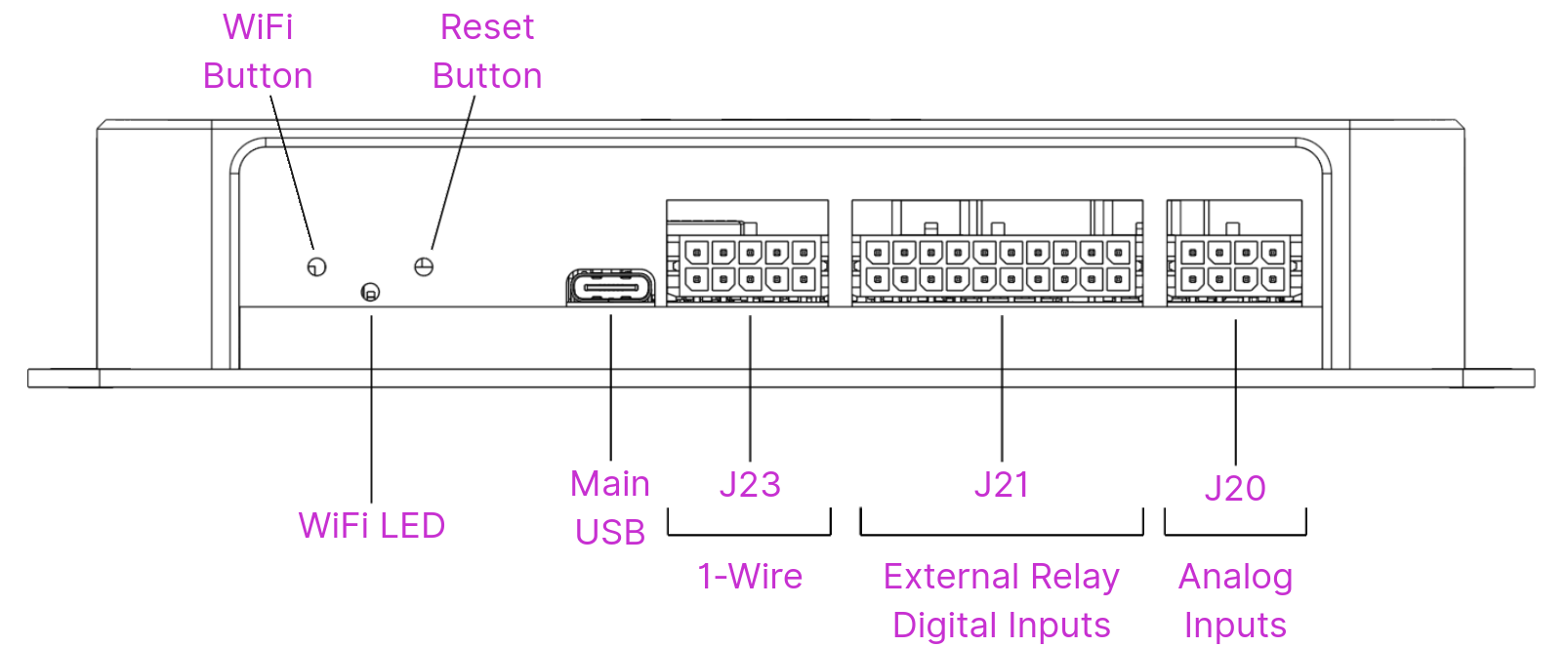

Oberseite: Power, Ethernet und USB-C Anschlüsse

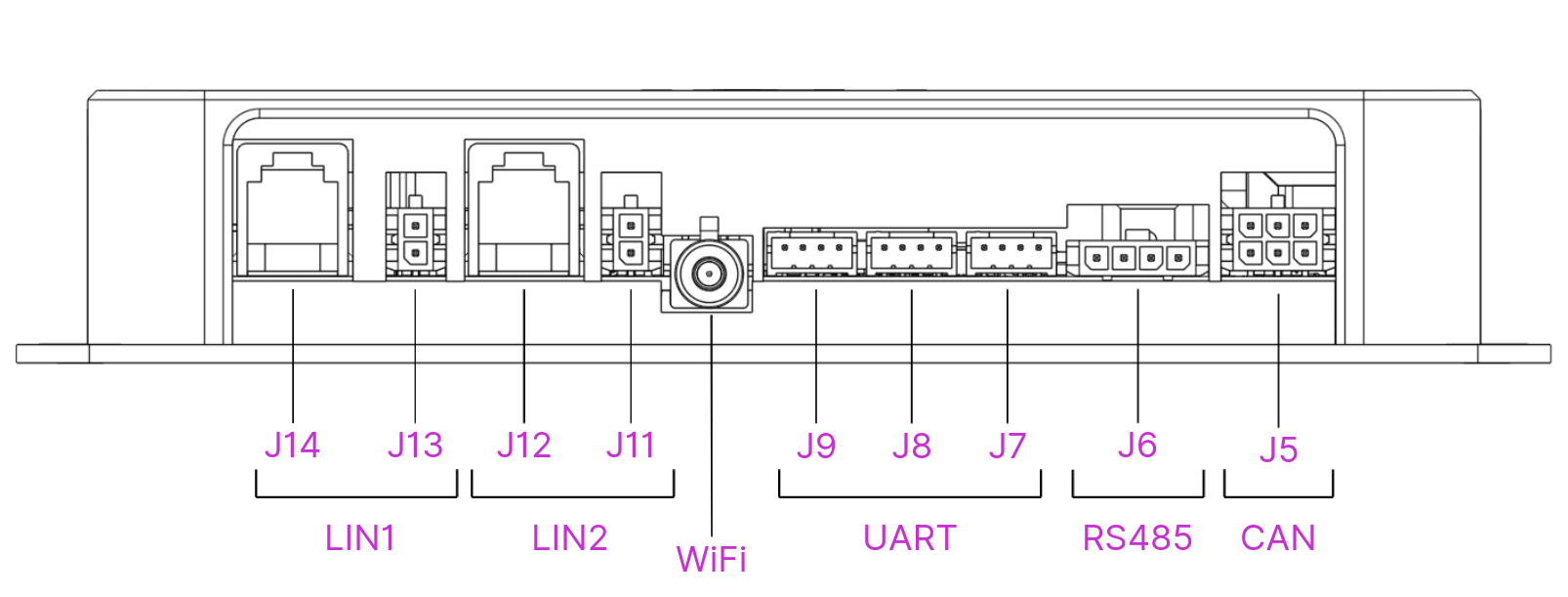

Linke Seite: VE.Direct (J7, J8, J9) und LIN/TIN Anschlüsse (J10, J11)

Rechte Seite: CAN-Bus (J5), RS485 (J6), LIN/TIN (J12, J13) und Expansion Port

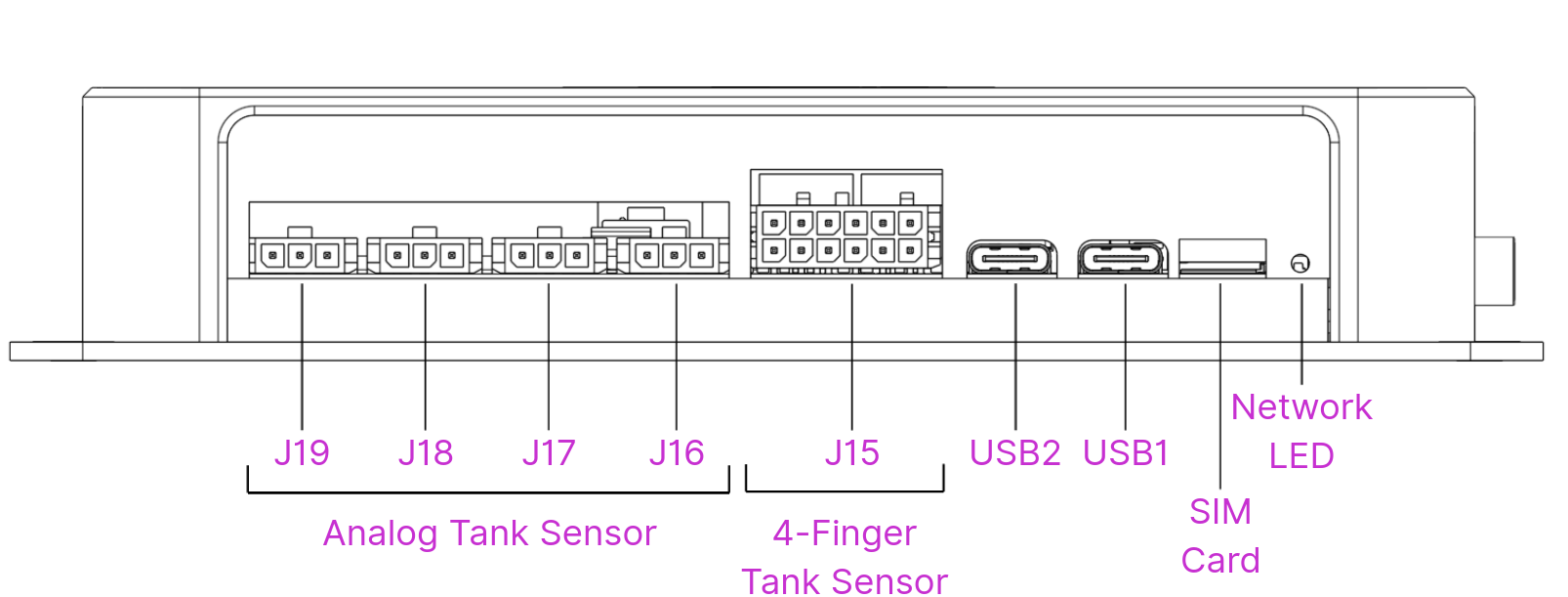

Unterseite: Analog- (J16-J19) und Digitaleingänge (J14, J15), BASE10-T1S (J22, J23)

Steckdose	Schnittstelle	Beschreibung	Stecker	Kompatible Geräte
J22, J23	BASE10-T1S (SPE)	Single Pair Ethernet (SPE) für das WomoNET-Netzwerk	Tyco Electronic Micro-Fit 43025-0400	WomoNET.power
J4	LAN 100MBit/s	Verbindung zum Internet und Steuerung über App	RJ45	-
J5	CAN FD ISO 11898	Verbindung zu CAN-Bus-Geräten, wie Heizungen oder dem Basisfahrzeug	Tyco Electronic Micro-Fit 43025-0600	Timberline
J6	RS485	Bis zu 10Mbps RS-485/RS-422-Anschluss	Tyco Electronic Micro-Fit 43645-0400	Nordelectronika
J7, J8, J9	Serieller Port (UART)	3x Isoliert, bis zu 10Mbps serieller Port, VE.Direct-kompatibel	JST PH-2.0, kompatibel mit offiziellen VE.Direct-Kabeln	Victron Energy Geräte: - Smart/BlueSolar - SmartShunt - Phoenix Inverter - BMV7xx Autoterm 2/4D Heizung Webasto (über Adapter) China Diesel Heizung
J10, J11, J12, J13	LIN/CI/TIN	Schnittstelle für LIN-Bus-kompatible Geräte	Tyco Electronic Micro-Fit 43025-0200	Truma Combi-Serie Schaudt EBL Schaudt EBL e-SmartWave Thitronik Wentronic Dometic FreshJet-Serie Dometic Kühlschränke
J14, J15	Digitaleingang	Digitaleingänge für 4/5-Wege-Tanksensoren oder andere Peripheriegeräte	Tyco Electronic Micro-Fit 43645-0500	Tanksensoren von Schaudt und CBE
J16, J17, J18, J19	Analogeingang	Analogeingänge für Tanksensoren oder andere Peripheriegeräte (0-3V). Integrierte 12V-Stromversorgungspins.	Tyco Electronic Micro-Fit 43645-0300	Votronic 12-24 K/15-50 K

Port-Zuordnung

Die Ports werden folgendermaßen im Linuxsystem eingebunden:
