Analoge Tanksensoren J16, J17, J18, J19

Die Steckplätze J16, J17, J18, J19 erlauben den Anschluss analoger Tanksensoren. Kompatibel sind folgende Sensoren:

• Votronic Tankelektrode 12-24 K und 15-50 K
• SuperSense Pro
• Widerstandsgesteuerte Sensoren (mit externer Beschaltung)

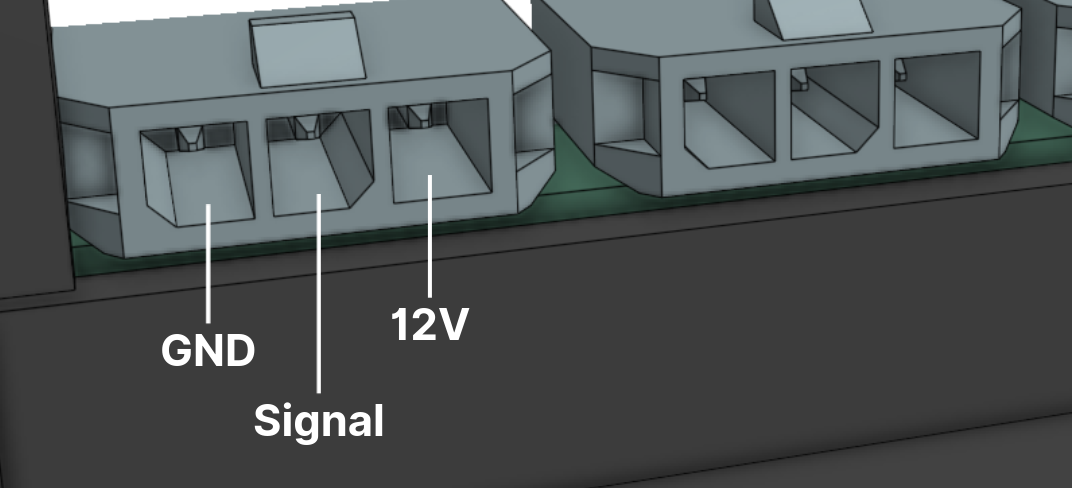

Pinbelegung

Am Signal Pin wird eine Spannung zwischen 0 und 2.5V gemessen. Der Pin ist gegen Überspannung geschützt. Die Pins der Steckplätze J16, J17, J18 und J19 sind gleich belegt:

In der App werden diese über den Treiber adc bereitgestellt.
