GPIO (Relais und digitale Eingänge): J21

Der Steckplatz J21 stellt einen 8-Kanal Relais-Controller und 8 digitale Eingänge bereit.

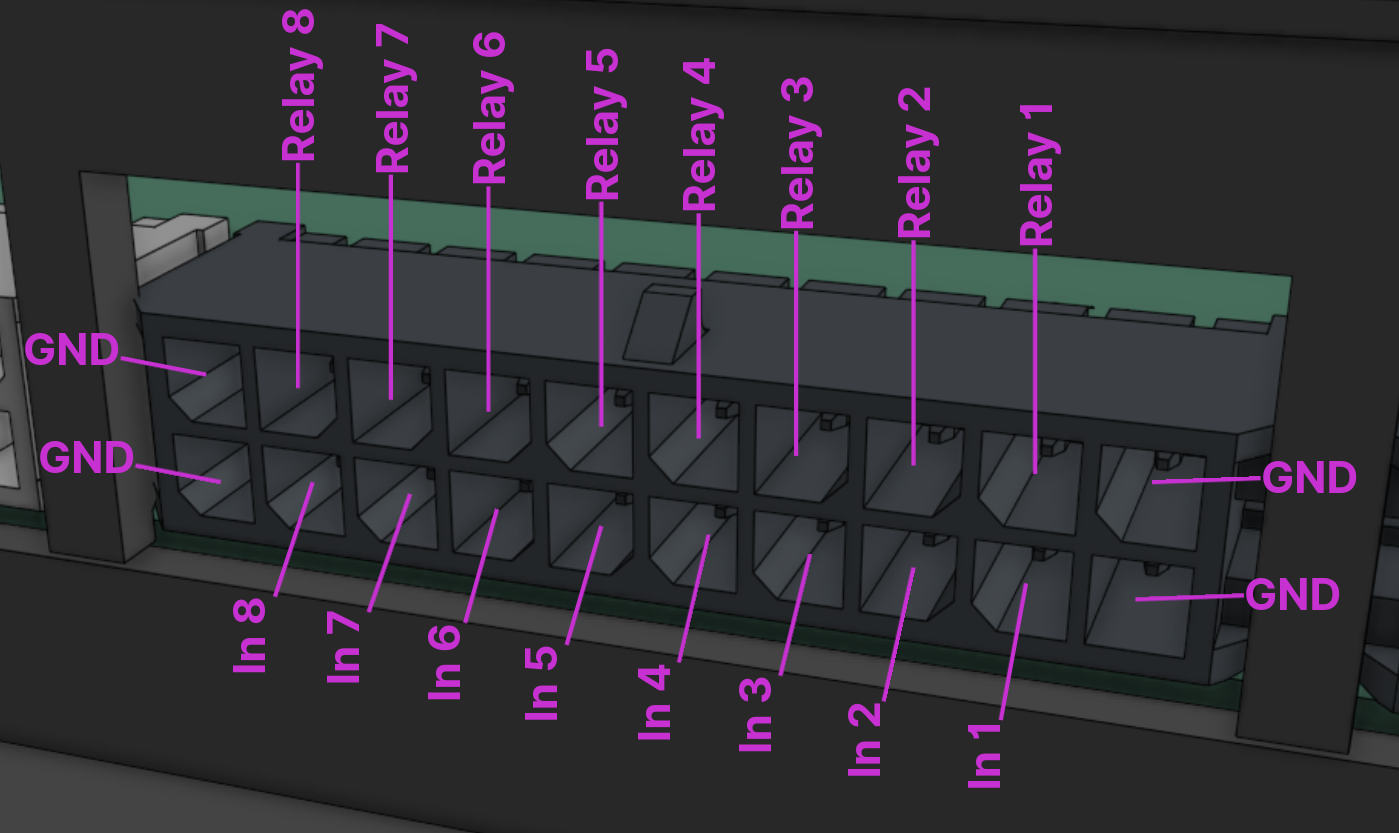

Pinbelegung

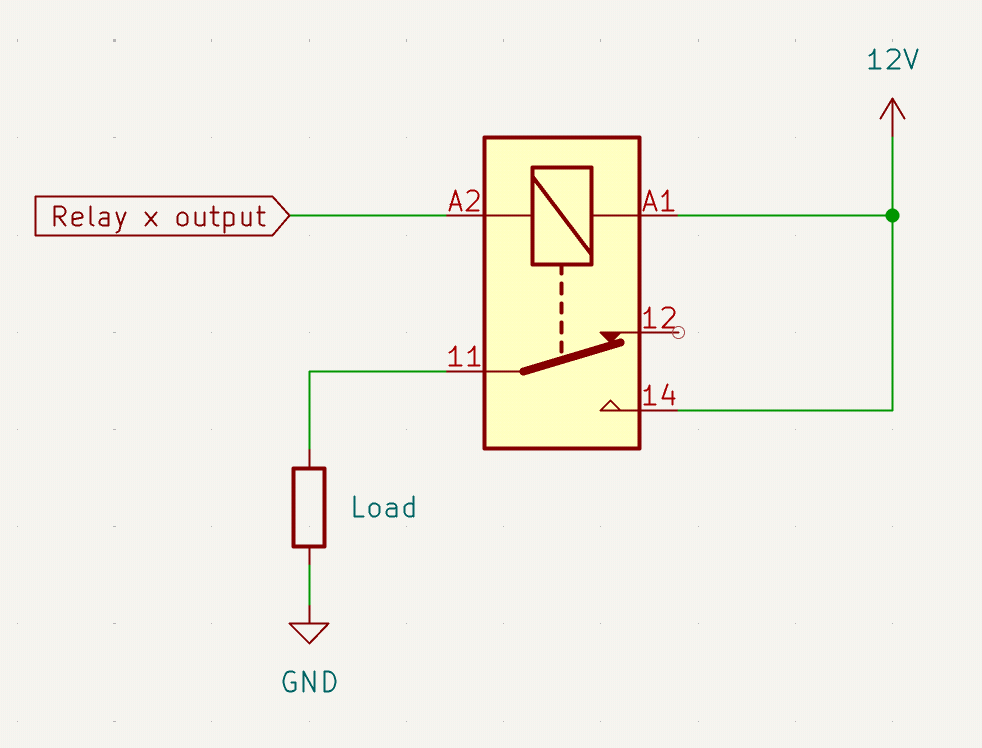

Relay 1 bis Relay 8 sind die Steuerausgänge für bis zu 8 Relais. Diese schalten gegen Masse:

In 1 bis In 8 sind digitale Eingänge. Diese können z.B. genutzt werden, um das Vorhandensein einer Spannung festzustellen, bzw. den Zustand eines Relais oder Tasters zu prüfen. Die Eingänge sind gegen Überspannung und ESD geschützt. Die Schwellspannung liegt bei ca. 2,7V.

Ansteuerung per App

In der App werden Relais und digitale Eingänge über den Treiber gpio bereitgestellt und können z.B. über das Toogle Widget gesteuert werden.

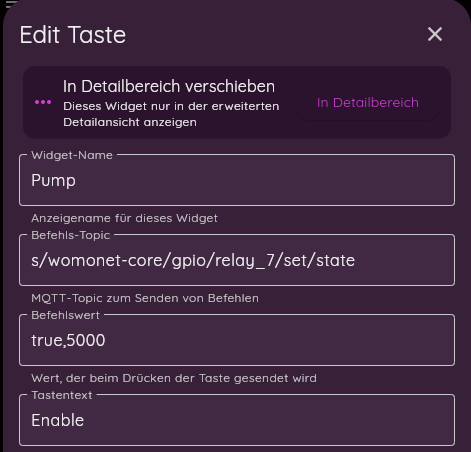

Ein Relaisausgang kann für eine bestimmte Dauer eingeschalten werden. Dazu kann beispielsweise ein Tasten Widget genutzt werden. Als Befehlswert wird der zu schaltende Zustand und die Dauer des Einschaltens angegeben, z.B. true,5000, um den Ausgang für 5 Sekunden einzuschalten:
