UART (VE.Direct): J7, J8, J9
Die UART Schnittstelle erlaubt es, Serielle Geräte anzubinden (RS232).
Die UART Schnittstelle ist galvanisch getrennt aufgebaut, um Masseschleifen zu verhindern. Zudem bietet sie einen integrierten Level-Shifter zur automatischen Anpassung der Signalspannungen.
Kompatible Stecker: JST PH 2.0 4-Pin
Level-Shifter Funktionsweise
Der integrierte Level-Shifter passt die UART-Signale automatisch an verschiedene Spannungspegel an (z.B. 3,3V, 5V oder 12V). Dafür muss die Referenzspannung des angeschlossenen Geräts an den V+ Pin angelegt werden. Der Level-Shifter nutzt diese Spannung dann als Referenz und wandelt die RX- und TX-Signale entsprechend um:
V+Pin: Hier wird die Betriebsspannung des externen Geräts angelegt (typisch 3,3V, 5V oder 12V)RXundTXSignale: Werden automatisch auf das durchV+definierte Spannungslevel angepasst- Galvanische Trennung: Schützt beide Seiten vor Masseschleifen und Potentialunterschieden
Diese Lösung ermöglicht die direkte Verbindung mit Geräten unterschiedlicher Spannungspegel ohne zusätzliche externe Level-Shifter.

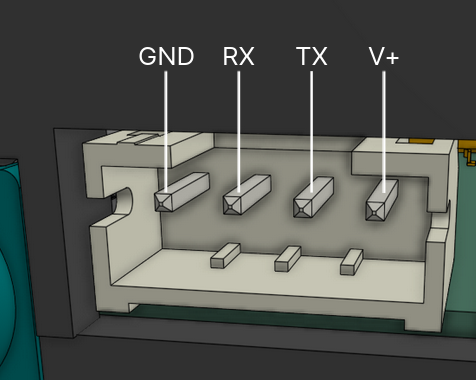

Pin-Belegung UART Port
Die Pin-Belegung ist für alle UART Ports (J7, J8, J9) gleich:
Victron Energy
Die Schnittstelle ist vollständig mit VE.Direct kompatibel, sodass VE.Direct Kabel von Victron Energy verwendet werden können. Unter anderem sind folgende Geräte von Victron Energy mit dem Port kompatibel:
- SmartShunt
- BMV
- SmartSolar
- BlueSolar
VE.Direct Geräte werden automatisch erkannt, sobald sie angesteckt werden. Sie werden über den Treiber mppt bzw. bmv eingebunden.
